STEP #16 - Anatomie

Ci concentriamo ora sulla dissezione del misuratore di impatto. Prenderemo d'esempio la macchina di Charpy.

Macchina di Charpy presente al museo Blist Hill
Victorian Town in Telford, Inghilterra

Si parte dal busto o tronco del misuratore, qui colorato di azzurro. Esistono anche versioni della macchina in cui il tronco non è a forma di A ma è costituito da un'asta unica.

Fotografia scattata nei laboratori
di test della Zwick/Roell

In questa immagine ci concentriamo invece sul martello, strumento che andrà ad impattare sul campione di prova

Fotografia scattata nei laboratori
di test della Zwick/Roell

 In questa immagine è presente invece una scala graduata circolare, con un'asta metallica che funge da indicatore.

Fotografia scattata nei laboratori
di test della MP Machinery & Testing

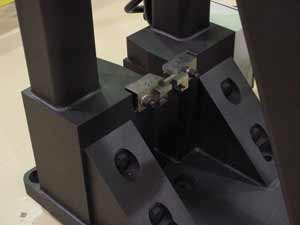

Qua a destra è stato invece fotografato l'appoggio sui verrà inserita il campione di prova, immortalato nell'immagine successiva.

Serie di campioni di test utilizzati dal Nist,
l'istituto nazionale americano sugli standard
e tecnologia

Talvolta, soprattutto sui macchinari meno moderni, è possibile trovare due tipi di manovelle con usi differenti:

Questa a sinistra viene utilizzata per rilasciare il martello che andrà ad impattare il campione.

Questa a destra viene utilizzata per la funzione complementare, ovvero girandola il martello viene risollevato nella sua posizione iniziale
